Afgedichte klauwplaat voor flexilbiliteit op frees- en draaimachines

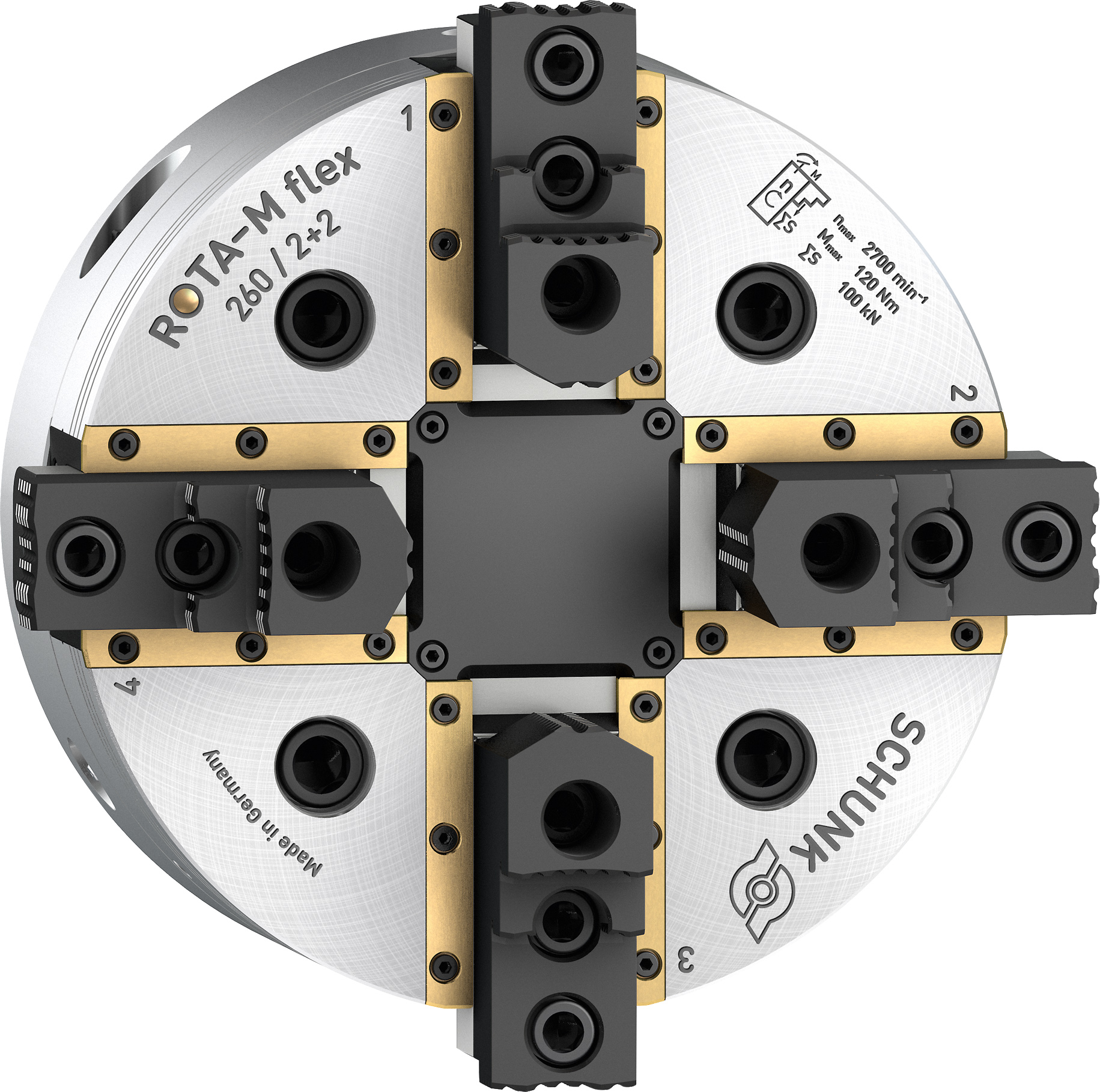

Centrisch compenserende 4-klauwplaten kunnen worden gebruikt voor het nauwkeurig en efficiënt opspannen van verschillende werkstukgeometrieën, zowel rond als vierkant, rechthoekig of geometrisch ongevormd. Om aan de toenemende eisen van de markt te voldoen, heeft Schunk de onderhoudsarme 2+2 klauwplaat Schunk ROTA-M flex 2+2 ontwikkeld.

Dankzij het compensatiemechanisme heeft deze klauwplaat een zeer lange compensatieslag: afhankelijk van de grootte is dit 5,1 mm tot 10 mm per klauw – meer dan bij elke andere 4-klauwplaat op de markt. Dit zorgt voor meer flexibliteit voor de gebruikers met betrekking tot de werkstukgeometrieën die kunnen worden vastgeklemd en de verscheidenheid aan mogelijke toepassingen. In veel gevallen zal een enkele ROTA-M flex 2+2 in de toekomst voldoende zijn om flexibel een breed scala aan werkstukgeometrieën te dekken.

Afgedichte geleidebanen

Speciale afdichtingen op de geleiding voorkomen dat vet wegloopt en dat de klemkracht geleidelijk aan verloren gaat. Op die manier wordt een nauwkeurige werking van de klauwplaat gegarandeerd, zelfs bij lage klemkrachten. Tegelijkertijd beschermen de afdichtingen het klauwplaatlichaam tegen spaanders en vuil, waardoor de procesveiligheid wordt verhoogd en de onderhoudsintervallen worden verlengd. Om de veiligheid te verhogen, is de Schunk ROTA-M flex 2+2 zelfborgend en wordt de klemstatus aangegeven via aanduidingsstiften. In de gestandariseerde maten 260 tot 1.200 haalt de klauwplaat hoge klemkrachten van 100kN en 180kN met een klauwslag van 9,5 mm tot 17,8 mm.

Vanaf maat 800 profiteren gebruikers ook van een gewichtsbesparend ontwerp. De klauwplaat is voorzien van groeven en dankzij de vaste aanslagen kan de klauwplaat ook als spanner worden gebruikt. Bovendien zijn de grote maten ook geschikt om op verticale draaibanken te gebruiken. De Schunk ROTA-M flex 2+2 is uitgerust met een flexibele vertanding (1,5 mm x 60° of 1/16″ x 90°).
