De juiste spanmiddelen bij geautomatiseerd produceren

Bij de productie van kleine aantallen en losse werkstukken is het mogelijk om met behulp van automatisering stilstandtijden als gevolg van omstellen te verkorten en de machines de klok rond te gebruiken met een minimum aan personeel. Een slimme keuze van spanmiddelen en grijpsystemen is daarbij van essentieel belang. Schunk heeft met de VERO-S NSA plus een spanmiddel in huis om een geautomatiseerde werkstukwissel mogelijk te maken.

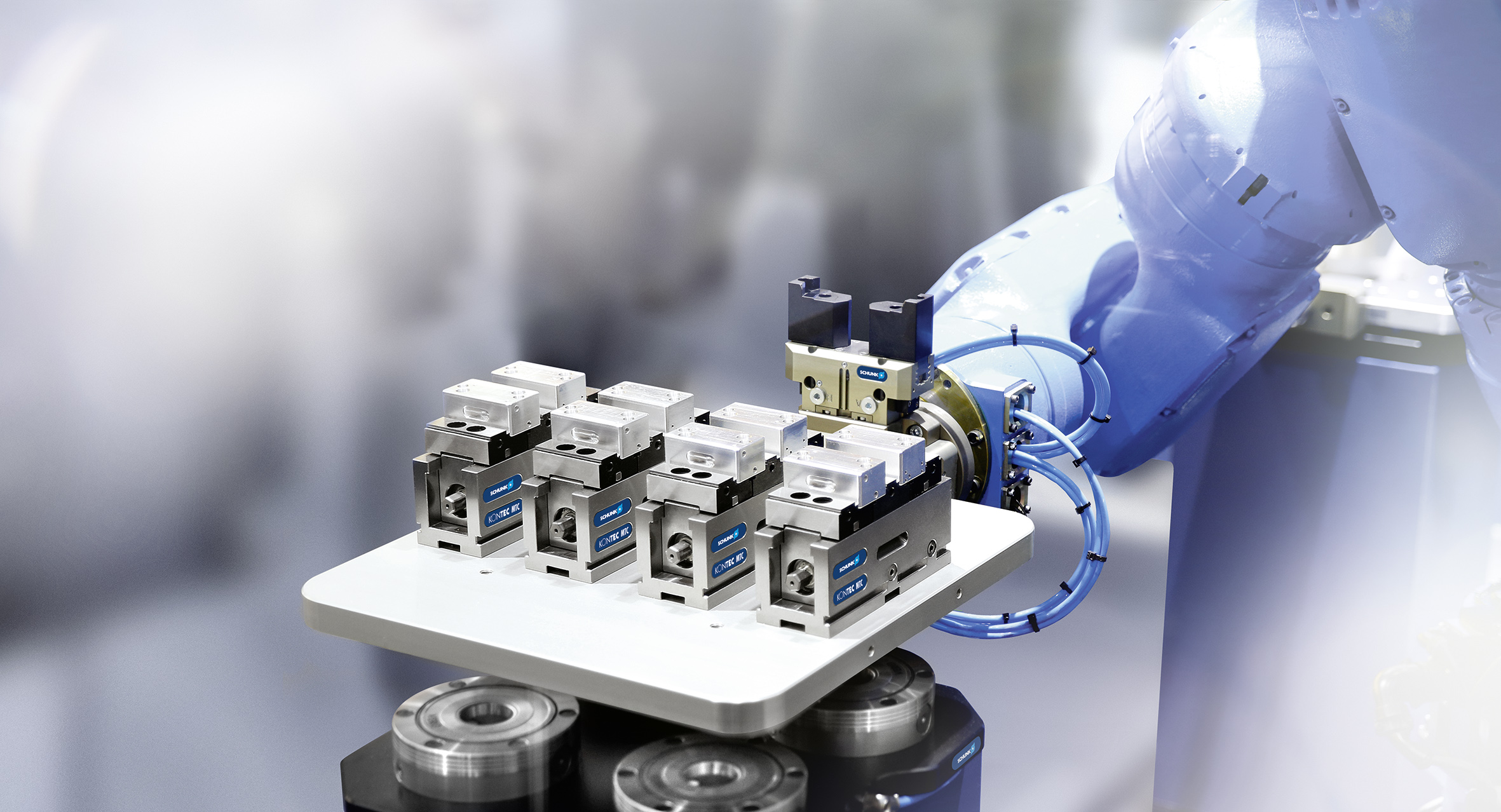

Gestandaardiseerde palletsystemen maken een zeer flexibele en tegelijk processtabiele wisseling van spanmiddelen mogelijk. De werkstukken en spansystemen worden op spanpallets geplaatst, gereedgezet en vanuit het palletmagazijn achtereenvolgens op het bewerkingscentrum gewisseld. Aan de onderzijde zijn de pallets voorzien van een uniforme koppeling met het nulpuntspansysteem. Net zoals een adapter verbinden zij de machine met de meest uiteenlopende werkstukken. Moderne palletsystemen hebben ook aan de zijkant een koppeling, zodat de pallets processtabiel met een robot of portal kunnen worden verbonden.

VERO-S NSA plus

Het Schunk-palletsysteem VERO-S NSA plus is een efficiënt systeem met een geringe inbouwhoogte, waardoor er in de machine veel ruimte overblijft voor het werkstuk en de bewegingen van de as. Dankzij een gepatenteerde werk- en spanslag biedt dit systeem intrekkrachten tot 15.000 N en houdkrachten van meer dan 100.000 N. Alle onderdelen, zoals basiselement, spanschuif en spanringen zijn van gehard roestvast staal en daardoor absoluut bestand tegen corrosie. Een kunstmatige luchtstroom reinigt bij de automatische wisseling de eindvlakken en de korte kegel en waarborgt op die manier een spanenvrij contactvlak van de pallet. Centreerringen zorgen vervolgens voor een nauwkeurige positionering. Spanschuiven resulteren in een positieve, zelfborgende fixatie. Aan de hand van de tegendruk kunnen alle processtappen nauwkeurig worden bewaakt. Bij het wisselen van het gereedschap tilt een uitlichtbout de pallet iets op om het wisselen te vergemakkelijken. Anders dan bij andere spansystemen verbruikt de Schunk VERO-S NSA plus tijdens het bewerken geen energie. Ook als de druk in het luchtsysteem plotseling daalt, blijven de pallets veilig gespannen. Het veerpakket aan de binnenkant zorgt voor een duurzame en veilige spanning. Een pneumatische systeemdruk van 6 bar is voldoende om de modulen te openen.
