8 oktober 2020 - 2 min leestijd

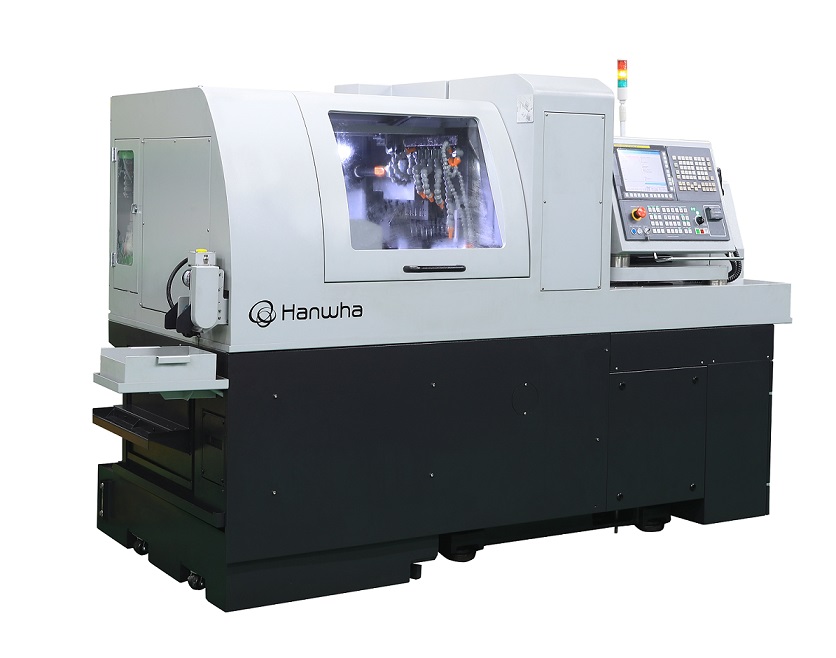

Dymato brengt Hanwha XD26II langdraaier als alternatief voor multitasking machine

Dymato haalt de nieuwe Hanwha langdraaimachine XD26II-V naar de Nederlandse markt. Dankzij de dubbele Y-as en een volledig nieuw ontworpen spelingvrije B-as met 8 gereedschapsposities, is de machine een alternatief voor de multitasking CNC-draaimachines. “Zolang je kleine complexe producten bewerkt”, zegt Colin Jennings, Area Sales Manager bij Dymato.

De XD26II-V is de meest uitgebreide Swiss type CNC machine voor kleinere diameters (tot 26 mm) die Hanwha bouwt. Standaard beschikt de machine over twee Y-assen. De hoofd- en subspindel hebben elk hun eigen slede. Hiermee kunnen de beide spindels simultaan het product in de spantang bewerken, wat tot een verdere cyclustijdreductie leidt. Cyclustijdreducties kunnen al snel oplopen tot 30 of 40 procent, zegt Colin Jennings.

Spelingvrije B-as

Helemaal nieuw in de Hanwha machine is de NC-gestuurde B-as met een harmonic drive motor. Deze bevat 8 gereedschapsposities, waarvan 4 aangedreven. De harmonic drive motor levert een hoog koppel en is volledig spelingvrij. Het hoge koppel komt van pas bij het simultaan bewerken met de hoofd- en subspindel, bijvoorbeeld CNC draaien en tegelijkertijd 5-assig frezen. Het feit dat de aandrijving spelingvrij is, zorgt voor een hoge nauwkeurigheid. Als optie levert Hanwha koeling van het oliebad, waardoor de nauwkeurigheid richting het micronbereik gaat. De XD26II-V is leverbaar met zowel een Fanuc als Siemens besturing. Simultaan bewerken met hoofd- en subspindel (beide 14,4 kW vermogen) is mogelijk, bijvoorbeeld CNC draaien en tegelijkertijd 5-assig frezen. Optioneel is er nog een Off-center unit voor diepgatboren.

Alternatief

Langdraaimachines worden met name ingezet voor serieproductie van lange, slanke onderdelen. Hanwha levert de nieuwe XD26II-V echter ook in een kortdraai versie en als convertible. Colin Jennings: “Gebruikers kunnen de convertible versie zelf ombouwen van een langdraaimachine naar een kortdraaimachine. Bij het omstellen op een ander product moet je dan precies dezelfde handelingen doen als bij het omstellen van een CNC draaimachine met spantanghouder.” Daarmee is de Hanwha XD26II-V een oplossing voor compleet bewerken van kleine, super nauwkeurige producten. “In tegenstelling tot in een bewerkingscentrum werk je de producten op de Hanwha machine volledig in één keer af; ze hoeven niet omgespannen te worden om de laatste zijde te bewerken. Ook dat komt de nauwkeurigheid ten goede”, legt Colin Jennings uit. Hij ziet toepassingen in onder andere de automotive industrie maar ook de medische toelevering, zoals de productie van implantaten.
