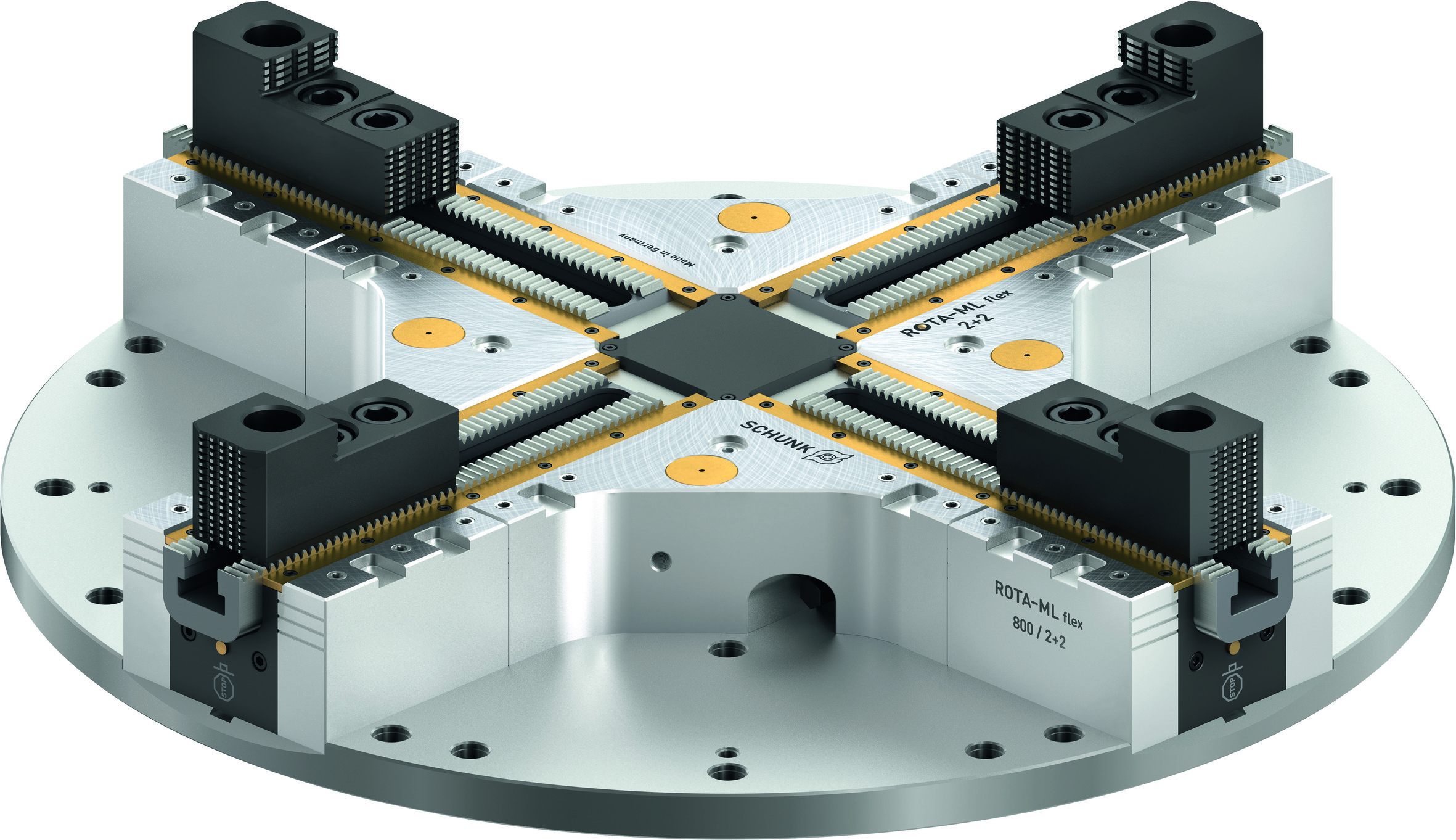

De handbediende klauwplaat Rota-ML flex 2+2 met 4 klauwen van Schunk heeft een grondige facelift ondergaan. Het resultaat: hij is nu platter, lichter – en nog flexibeler. Met de centrisch compenserende Rota-ML flex 2+2 heeft Schunk sinds 2020 een onderhoudsarme handbediende klauwplaat in het programma, waarmee bijna alle werkstukgeometrieën – rond, kubusvormig of geometrisch ongevormd – op frees- en draaimachines precies en efficiënt kunnen worden opgespannen. Het gepatenteerde aandrijfconcept heeft een bijzonder grote compensatieslag van 12 mm per klauw. Met de revisie heeft Schunk de handbediende klauwplaat opnieuw aanzienlijk verbeterd.
Met een facelift van het ontwerp vanaf diameter 500 millimeter heeft de expert in opspantechnologie de klauwplaathoogte met maar liefst 30 procent verlaagd. Dit vermindert ook het gewicht van de klauwplaat met 40 procent. Het lagere gewicht maakt niet alleen hogere tafelsnelheden mogelijk, maar ook de betrouwbare bewerking van nog grotere en zwaardere werkstukken. Dit vergroot de verscheidenheid aan mogelijke toepassingen met slechts één klauwplaat en verhoogt de efficiëntie van bewerkingsprocessen. De herziene basisplaat van de klauwplaat zorgt ook voor meer flexibiliteit. De klauwplaten kunnen snel en eenvoudig op bijna elke machinetafel worden gemonteerd.
Afdichtingsconcept
De speciale afdichtingen op de geleidingen zijn behouden. Ze voorkomen dat vet wegspoelt en dat de klemkracht geleidelijk verloren gaat. Dit zorgt ervoor dat de klauwplaat zelfs bij lage spankrachten nauwkeurig functioneert. Een gepatenteerd afdichtingsconcept beschermt het klauwplaatlichaam tegen stof en spanen en zorgt zo voor een grotere procesbetrouwbaarheid en langere onderhoudsintervallen. Bovendien geeft een indicatiepin op elke bek het optimale spanbereik aan voor een veilige werkstukklemming. Schunk biedt de flexibele handbediende klauwplaat aan in acht afmetingen van diameter 260 tot 1200 mm.
