Haas breidt zijn portfolio van boortapfreescentra uit

Het DT-1-boortapcentrum en het DM-1-boorfreescentrum van Haas Automation zijn compacte machines die bekendstaan om hun snelheid, hun nauwkeurigheid en hun geschiktheid om de productiviteit te verhogen terwijl ze zorgen voor een optimale benutting van de beschikbare vloeroppervlakte.

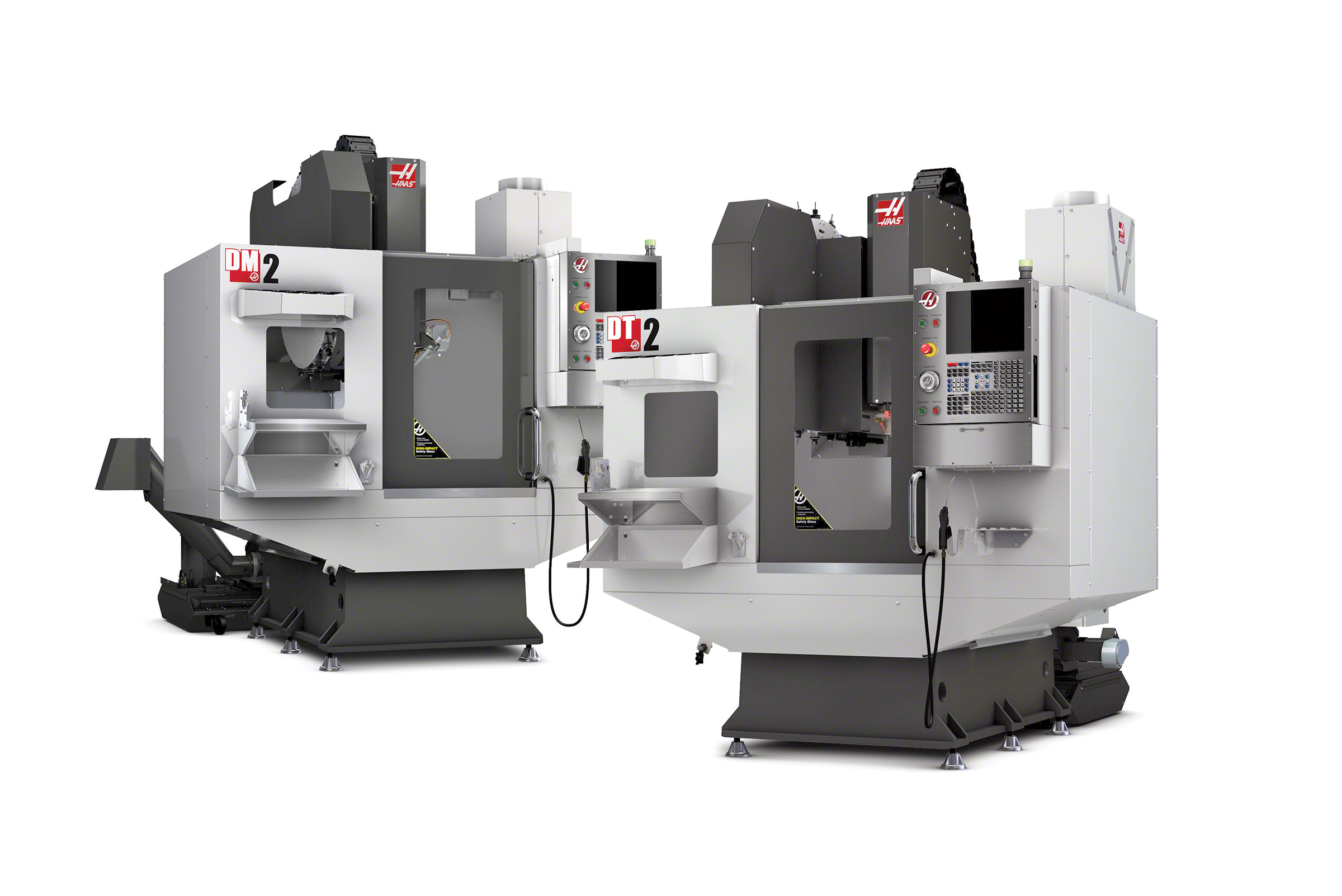

Haas heeft zijn portfolio van succesvolle boortapfreesproducten nu uitgebreid met twee nieuwe aanwinsten: de DT-2 en DM-2. Deze snelle bewerkingscentra bieden dezelfde hoge acceleratiesnelheden, snelle astoerentallen en korte gereedschapswisseltijden als de bestaande zustermodellen. Belangrijk verschil is dat ze 203 mm extra verplaatsing over de X-as bieden plus een langer machinebed, hoewel ze slechts een lichtjes groter vloeroppervlak hebben.

Hogesnelheidstappen

Op de spilopname en de gereedschapswisselaar na, zijn de nieuwe DT-2 en DM-2 identiek qua specificaties. De DT-2 is een BT30 machine met een in-line direct aangedreven hoofdspil met een maximaal toerental van 15.000 omw/min. De machine wordt geleverd met een hogesnelheidstrommelgereedschapswisselaar voor 20+1 gereedschappen. Als optie is er een hoofdspil met een maximaal toerental van 20.000 omw/min leverbaar. De DM-2 is een SK-40 machine (CT40 of BT40) met een in-line direct aangedreven hoofdspil met een maximaal toerental van 15.000 omw/min. De machine wordt geleverd met een hogesnelheidstrommelgereedschapswisselaar voor 18+1 gereedschappen. Zowel de nieuwe DT als de nieuwe DM laat gesynchroniseerd hogesnelheidstappen toe tot een toerental van 5.000 omw/min. Daarbij kan de tap tot wel vier keer sneller uit het gat worden gedraaid dan dat hij erin ging.

Hoofdspil

Beide machines hebben een werkbereik van 508 x 406 x 394 mm en een machinebed met T-sleuven van 864 x 381 mm. Dankzij het grotere machinebed, de verlengde verplaatsing over de X-as en het grotere werkbereik kunnen op de machines gemakkelijk meerdere opspanningen en rotatietafels met meerdere spillen worden gebruikt voor productiewinst en flexibiliteit op het gebied van setup. Tegelijkertijd stelt hun compacte vloeroppervlak bedrijven in staat om meerdere machines side-by-side op te stellen om efficiënt gebruik te maken van kostbare werkvloerruimte.

Op beide machines heeft de hoofdspil een vector-aandrijfsysteem met een maximaal vermogen van 11,2 kW dat een maximaal snijkoppel van 62 Nm levert. De hoofdspillen zijn direct gekoppeld aan de motoren om warmteontwikkeling te beperken, de krachtoverbrenging te verhogen en uitstekende oppervlaktenabewerking te bieden. Om de cyclustijden te verkorten en de productiviteit te verhogen, combineren beide machines ijlgangen tot 61 m/min met hoge acceleratiesnelheden. Beide bieden voedingssnelheden tot 30,5 m/min.

Opties

Het sterk aflopende interne plaatwerk van de DT-2 en DM-2 zorgt voor een efficiënte spaanafvoer. Een optionele dubbele spanentransporteur transporteert spanen naar de achterkant van de machine, waardoor meerdere machines dicht bij elkaar kunnen worden geplaatst. Voor toepassingen met hogere volumes kan ook worden gekozen voor een spaanverwijderende transporteur aan de achterzijde. Standaard zijn de machines uitgerust met een stroomkoelmiddelsysteem met een koelmiddelcapaciteit van 170 l. Als opties zijn onder andere een programmeerbare koelmiddeltoevoer en hogedrukkoelmiddelsystemen voor koeling door de spil beschikbaar. De machines zijn leverbaar met een brede selectie van opties om de productiviteit verder te verhogen. Denk hierbij bijvoorbeeld aan software voor hogesnelheidsfrezen, een draadloos gereedschaps- en werkstuktastsysteem, 4e-as- en 5e-asmogelijkheden.
