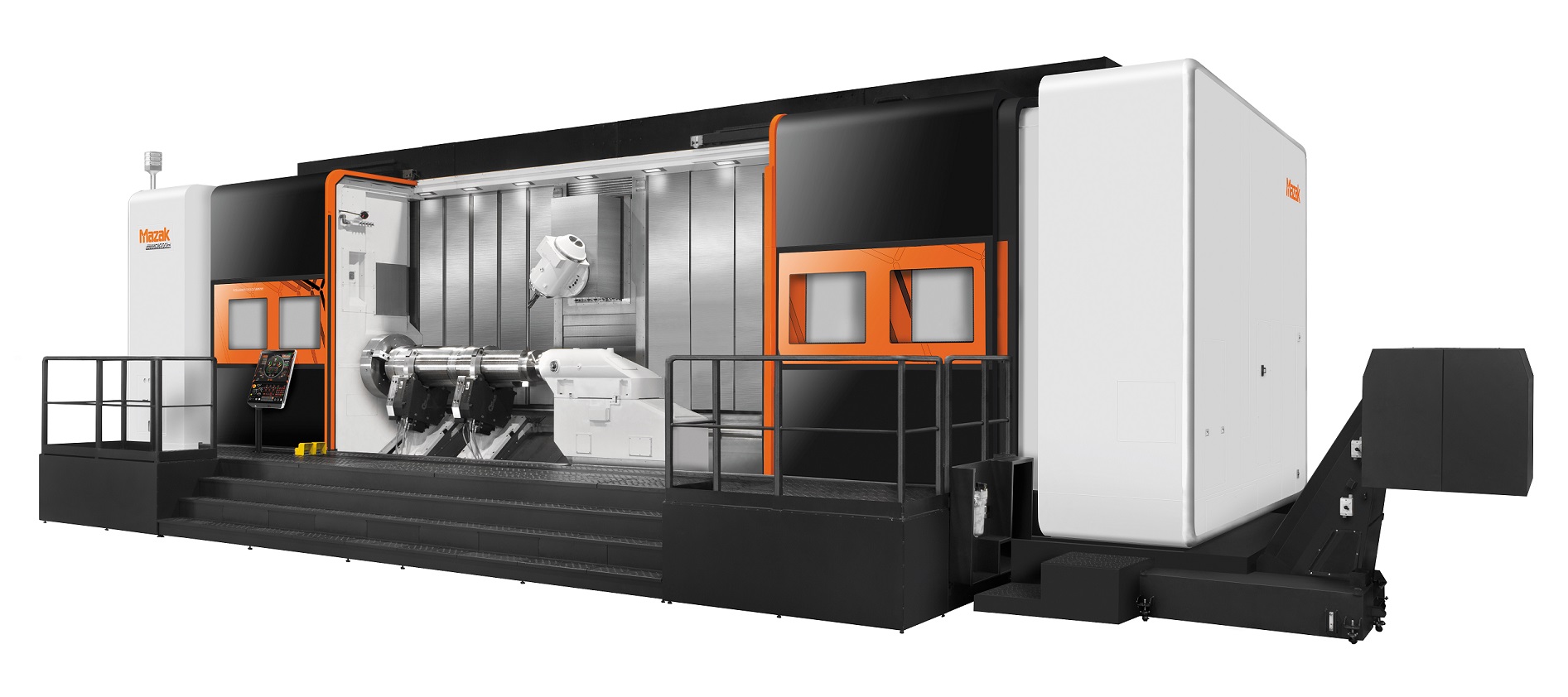

Krachtige Mazak Integrex e-800H voor grote werkstukken

De grootste machine in Mazak’s horizontale Integrex portfolio, de e-800H, is ontwikkeld voor het zwaar verspanen van grote werkstukken. De multi-task machine kan in één opspanning een werkstuk volledig bewerken, inclusief draaien, frezen, kotteren en boren.

De Integrex e-800H is uitgerust met een krachtige 45 kW spil en een 10.000 min^-1 freespil. Dit stelt de e-800H in staat om complexe werkstukken met hoge nauwkeurigheid, inclusief volledige vijfassige bewerkingen en dit ook over een range van moeilijk te verspanen materialen, te bewerken. Het bewerkingscentrum heeft een Y-as van 800 mm en kan werkstukken aan tot 1.300 mm in diameter, 8 meter in lengte en 15 ton massa. The e-800H is standaard uitgerust met een gereedschapsmagazijn van 40 gereedschappen (optioneel tot 120) om een brede range van applicaties en complexe werkstukken mogelijk te maken. Dankzij het volledig automatische NC-tegencenter met optioneel een brede range van brillen, is de machine ideaal geschikt om lange, complexe werkstukken zoals grote kleppen, landingsgestellen en nokkenassen te vervaardigen.

Opties

Om de veelzijdigheid te verhogen, kan de e-800H uitgerust worden met een optionele ‘Long boring bar stocker’ (LBB). De LBB kan vier draaibeitels van 1.500 mm lengte en diameter 120 mm opslaan. De range van applicaties kan verder uitgebreid worden met een optioneel star gereedschapshoudersysteem voor speciale gereedschappen zoals lange hoekfreeshouders, lange boorhouders en speciale freeshouders. Het star gereedschapshoudersysteem gebruikt een vierpunts-klemsysteem op de freesspil om de stabiliteit te vergroten.

Vanuit een functioneel perspectief, heeft de machine ook een aantal ergonomische voordelen voor de set-up en veiligheid van de bedienaar, inclusief binnen- en buitentrappen om de toegang te vereenvoudigen; twee grote glazen vensters in elke deur voor betere zichtbaarheid; het kantelen en draaien van het CNC bedieningspaneel en LED lichten. Zoals met alle Mazak vijfassige machines is ook de Integrex e-800H uitgerust met de Smooth X besturingsinterface.
