Nieuw draaiconcept Sandvik Coromant voor draaien in alle richtingen

Sandvik Coromant heeft een nieuw draaiconcept onthuld dat meer bewerkingsflexibiliteit oplevert. Door de PrimeTurning-methode en de bijbehorende gereedschappen kunnen fabrikanten, met name in de sectoren lucht- en ruimtevaart en automotive, profiteren van een oplossing die ‘draaien in alle richtingen’ mogelijk maakt.

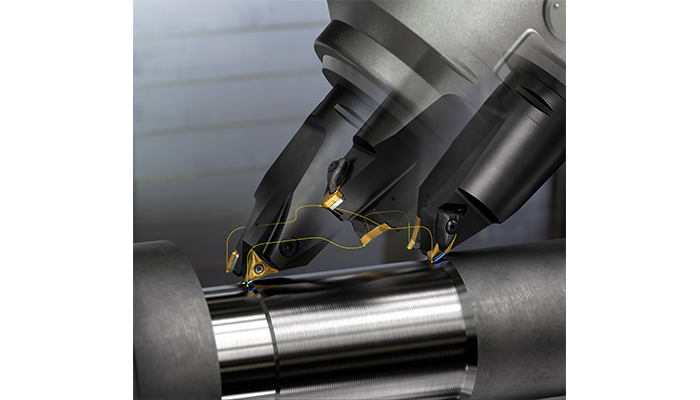

Anders dan bij conventionele draaibewerkingen kan met PrimeTurning langsdraaien (voorwaarts en achterwaarts), vlakken en profieldraaien met één enkel gereedschap. De methode is gebaseerd op het gereedschap dat de component binnentreedt bij de klauwplaat en materiaal verwijdert naarmate het zich verplaatst naar het einde van de component. Hierdoor zijn een kleine instelhoek, een grotere intredehoek en bewerkingen met grotere snijparameters mogelijk. Daarnaast blijft conventioneel draaien (van het werkstukeinde naar de klauwplaat) mogelijk met dezelfde gereedschappen.

Productiviteitstoename

Sandvik Coromant verwacht dat bij bepaalde toepassingen een productiviteitstoename van meer dan vijftig procent mogelijk is wanneer PrimeTurning wordt gebruikt in plaats van conventionele technieken. Sommige van deze verbeteringen zijn te danken aan de kleine instelhoek en de grotere intredehoek, waardoor er dunnere, bredere spanen ontstaan die de belasting verspreiden en de warmte afvoeren van de neusradius. Dit leidt zowel tot betere snijgegevens als tot een langere gereedschapslevensduur. Daarnaast is er geen gevaar dat de spaan vastklemt doordat de verspaning plaatsvindt in de beweging van de rand vandaan. De algehele productiviteit neemt verder toe door de langere machinegebruikstijd, wat te danken is aan de kortere opspantijd en doordat er minder productie-onderbrekingen zijn voor gereedschapswisselingen.

Productie-industrieën

“Ervaren operators weten dat er door een kleine instelhoek hogere voedingssnelheden mogelijk zijn,” vertelt Håkan Ericksson, manager toepassingstechnologie bij Sandvik Coromant. “Maar bij conventioneel draaien zijn alleen instelhoeken van ongeveer 90° mogelijk om de rand te bereiken en de lange, gebogen spanen te voorkomen die karakteristiek zijn voor een kleine instelhoek. PrimeTurning lost deze problemen op door het combineren van een juiste reikwijdte tot de rand en instelhoeken van 25° tot 30° met goede spaanbeheersing en behoud van de toleranties.”

Draaigereedschappen

PrimeTurning wordt vanaf het begin ondersteund door de introductie van twee CoroTurn Prime-draaigereedschappen en de PrimeTurning codegenerator die geoptimaliseerde programmeercodes en technieken aangeeft. CoroTurn Prime-wisselplaten hebben drie snijkanten/hoeken: een voor langsdraaien, een voor vlakken en een voor profieldraaien, zodat het snijkantgebruik efficiënter en de standtijd langer zijn. Het aanbod bestaat uit twee wisselplaten: CoroTurn Prime type A heeft hoeken van 35° en is ontworpen voor licht voorbewerken, nabewerken en profieldraaien, terwijl CoroTurn Prime type B met zijn sterke hoeken ontworpen is voor voorbewerken. Geschikt voor de ISO-materiaalcategorieën P (staal), S (hittebestendige superlegeringen en titaan) en M (roestvast staal). Op dit moment zijn er negen CoroTurn Prime type A en zes CoroTurn Prime type B wisselplaten beschikbaar, met in de toekomst uitbreidingen naar andere materialen. De wisselplaten worden ondersteund door 52 gereedschapshoudervarianten, met inbegrip van Coromant Capto, CoroTurn QS en schachten.
