4 mei 2018 - 2 min leestijd

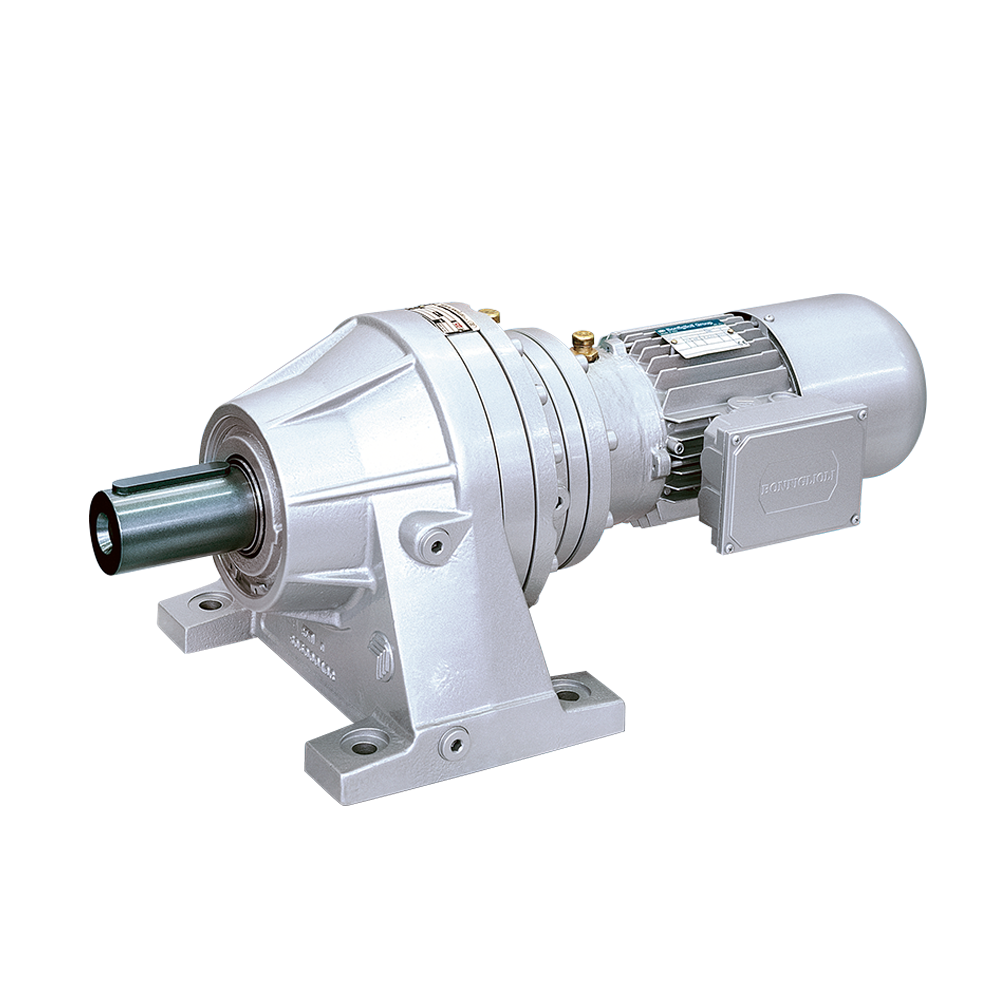

Robuuste Bonfiglioli-Trasmital reductoren

ELSTO Drives & Controls introduceert nieuwe Bonfiglioli-Trasmital reductoren. De 300 serie bestaat uit robuuste en veelzijdige planetaire reductoren met stevige lagers en behuizingen. Gecombineerd met nauwkeurig bewerkte tandwielen garanderen ze een hoge betrouwbaarheid en een lange levensduur.

Met de introductie van de nieuwe FDK en FZP versies is de montage op de aan te drijven machine sterk vereenvoudigd. Met dank aan de holle uitgaande as en de geavanceerde krimpschijf. Ook een eventuele demontage is een stuk eenvoudiger gemaakt. De kern van al dit montagegemak is de nieuw ontwikkelde axiale borgring met draadgaten, die de reductor in axiale richting op de aan te drijven as fixeert. Deze fixatietechniek zorgt voor meer overzicht tijdens het aantrekken van de montage schroeven.



Holle as

Een holle as met twee om 120 graden verzette spiebanen zorgt voor een betrouwbare koppeloverdracht, bij nominale en maximale koppels. Deze holle as met spiebanen is beschikbaar voor de reductoren met bouwgrootte 300 tot en met 310, met een koppelbereik van 1.000 tot 25.000 Nm. Als de FZP uitvoering beschikbaar is neemt de bouwgrootte toe van 311 tot en met 325. Met de grotere typen wordt het koppelbereik van 40.000 tot maar liefst 1.100.000 Nm bediend.

Een andere geavanceerde versie is de van een DIN 5480 spline voorziene holle as in combinatie met een verzwaarde lagering. Deze versie heeft een centrering op de as van de aan te drijven machine. Net als bij de holle as met spiebanen is de axiale fixatie eenvoudig, dankzij de axiale borgring met draadgaten.



Nieuwe krimpschijf

Het vereenvoudigde ontwerp van de nieuwe krimpschijf verbetert en versnelt de installatie. Zo worden fouten tijdens het (de)monteren van de krimpschijf vermeden, mede dankzij de visuele controlemogelijkheid op het juiste aanhaalmoment.



Compleet aanbod

De 300 serie heeft een veelheid aan uitvoeringen met een koppelbereik van 1.000 tot 1.287.000 Nm. De overbrengingsverhouding neemt toe van 3,4 tot en met 5.234 : 1. Met opties als ATEX toepassingen, reactiearmen, hydraulische lamellenremmen en schakelbare tweetoeren uitvoering.
