Plat, nauwkeurig en compact: de universeel toepasbare, mechatronische draaieenheid Schunk ERT maakt zowel flexibele als dynamische draaibewegingen mogelijk in compacte ruimtes en is vrijwel slijtage- en onderhoudsvrij. De unit is optioneel leverbaar met een rem, die via de besturingseenheid wordt bediend. Dit heeft als voordeel dat de hoogte van de Schunk ERT ongewijzigd blijft. Dit is een noviteit op de markt en creërt uitstekende voorwaarden voor de meest compacte montage- en handlingtoepassingen op het gebied van elektronica, medische technologie, laboratoriumtechnologie, farmacie, cosmetica industrie, maar ook voor ruimtebesparende toepassingen in machinebouw, laserbewerkingen of verpakkingsprocessen.

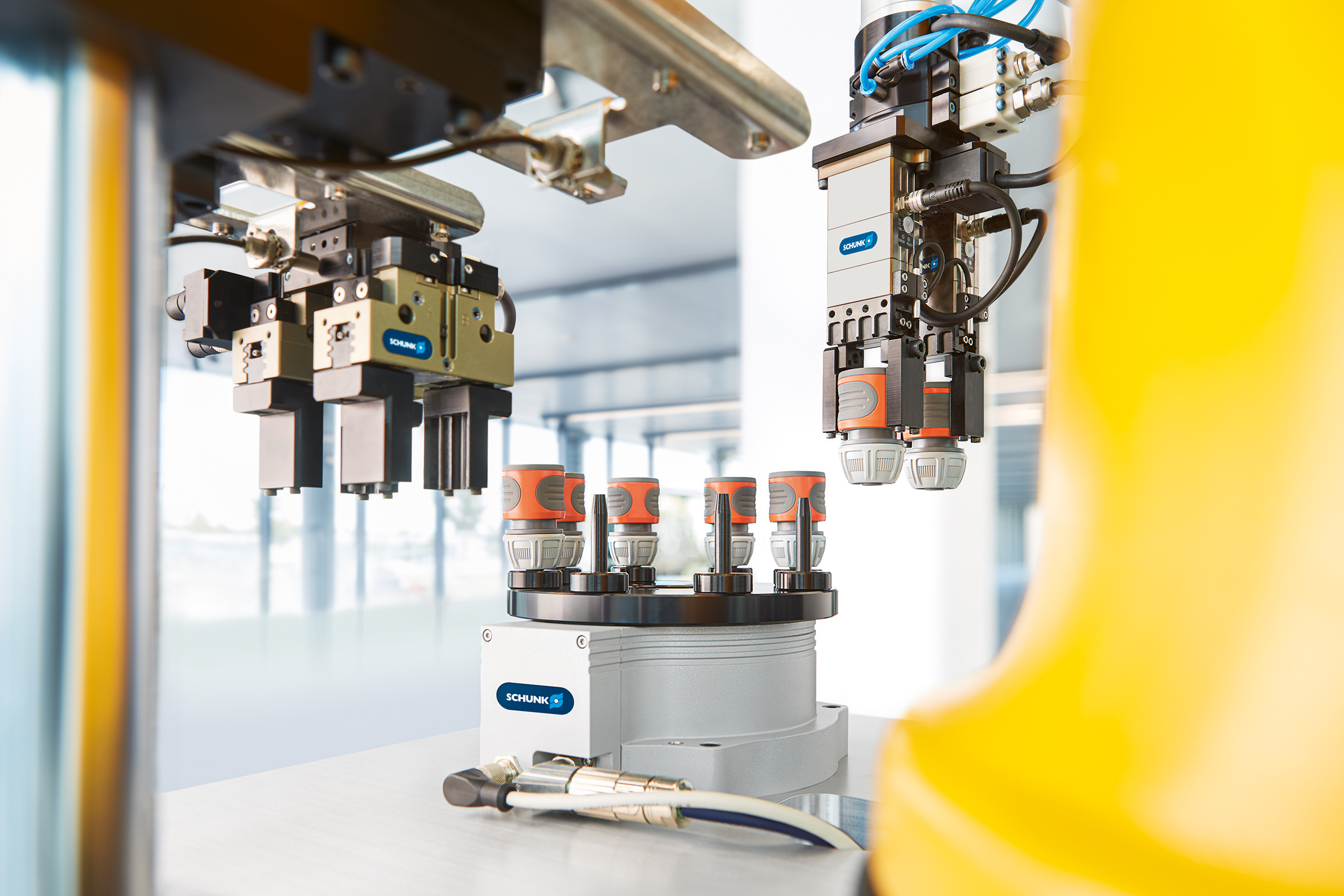

De eenheid kan worden gebruikt als draaitafel voor componenten, modules en gereedschappen, maar ook als draaieenheid voor portaaloplossingen, als roterende indexeertafels of als een uiterst nauwkeurige positioneringsmodule. Het is gebaseerd op een permanent bekrachtigde koppelmotor, is uitgerust met een absolute encoder en garandeert een herhaalnauwkeurigheid van 0,01° evenals korte reactietijden en hoge koppels. Dankzij een royale opnening in het midden kunnen kabels en slangen worden doorgevoerd of kan een camera worden gebruikt.
Varianten
Om de grootst mogelijke flexibiliteit in de besturings- en regelstrategie te garanderen, kunnen aandrijfcontrollers van verschillende fabrikanten worden gebruikt, zodat de module naadloos kan worden geïntegreerd in bestaande systeemarchitecturen. De optioneel verkrijgbare rem fixeert de positie bij stilstand betrouwbaar zonder de totale hoogte te veranderen, zelfs als een externe kracht invloed uitoefent op de eenheid. In de eerste fase is de veelzijdige module verkrijgbaar in drie maten 12, 50 en 300 met nominale koppels van 1,5 Nm, 7,8 Nm en 32 Nm, buitendiameters van 120 mm, 167 mm en 277 mm en maximaal toelaatbare massatraagheidsmomenten van 0,07 kgm2, 0,39 kgm2 en 5,53 kgm2 op de markt. Het wordt geleverd en aangestuurd via standaard connectoren (M12 / M17). In een tweede uitbreidingsfase zijn er optionele draaidoorvoeren voor de slangloze of draadloze overdracht van elektrische signalen, bussignalen of vloeistoffen, evenals stof- en spatwaterdichte varianten (IP54) beschikbaar.
