Schunk ontwikkelt vijfassige spanner met instelbaar centrum

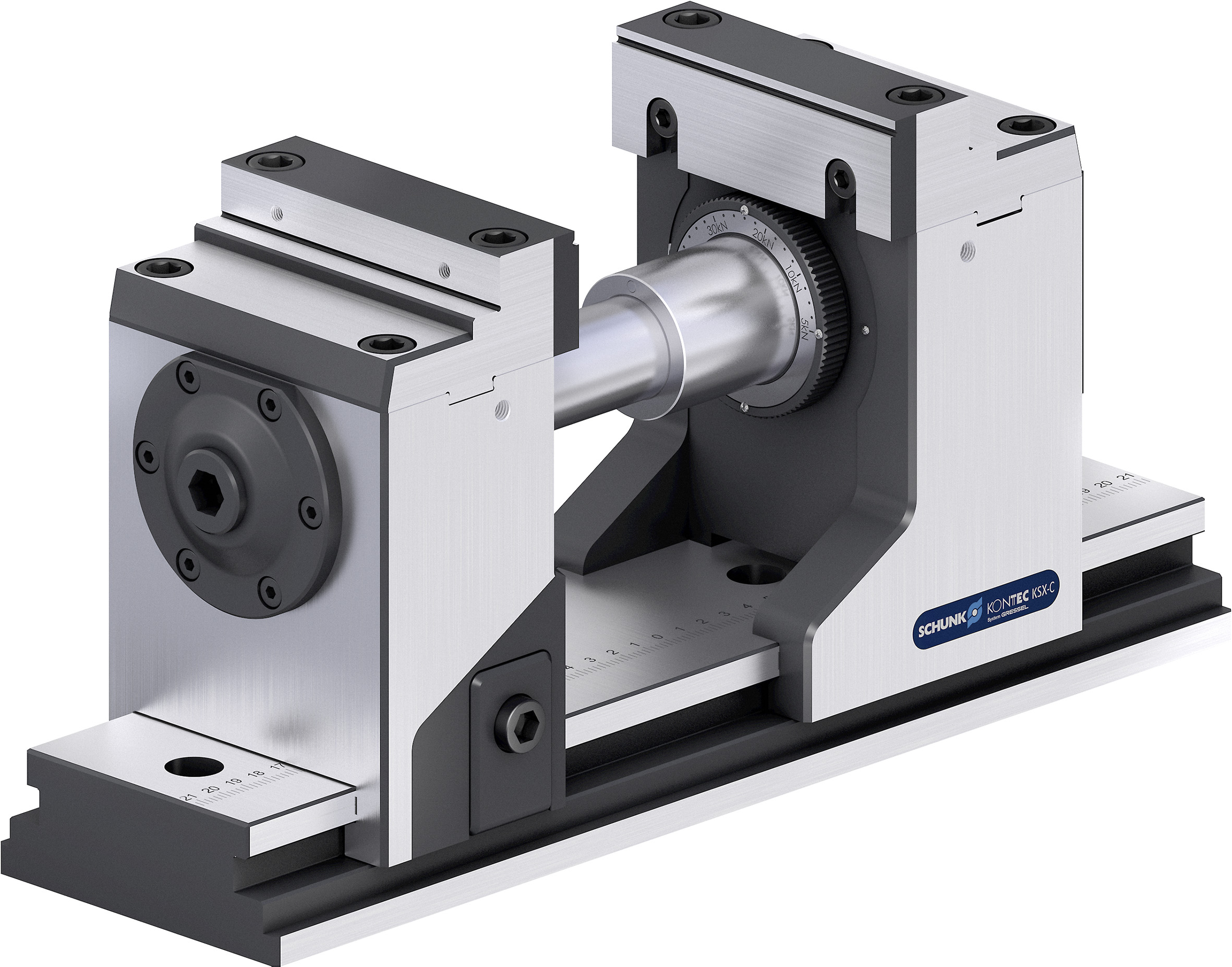

Schunk breidt zijn assortiment vijfassige spanners uit met een spansysteem met instelbaar centrum. De Schunk Kontec KSX-C heeft twee klauwen die nauwkeurig kunnen worden verschoven met een laserstraal.

Net als alle modellen uit de KSX-serie biedt ook de KSX-C zonder gereedschap instelbare spankrachten tussen 4 kN en 40 kN, direct aan het werkstuk gemeten. Het gereedschap biedt ruim voldoende kracht voor een veilige bevestiging, ook bij minimale spanvlakken. Het steunvlak op een hoogte van 211 mm zorgt ervoor dat de werkstukken optimaal toegankelijk zijn vanaf alle kanten. Dankzij de 160°‑snelspanning zijn de werkstukken met één draai van de hendel in minder dan een seconde trillingvrij en herhalingsnauwkeurig gespannen. Omdat de spanning plaatsvindt door middel van trekken, ontstaat er op de basisbehuizing slechts een geringe buigbelasting. Het lange geleidingssysteem en de plaatsing van het klemmechanisme zorgen bovendien voor een stijve en vormvaste spanning.

Volledig omsloten

Zowel de aandrijving als het verstelmechanisme van de vijfassige spanner zijn volledig omsloten en daardoor beschermd tegen spanen, vuil en koelvloeistof. Het reinigingsvriendelijke ontwerp voorkomt bovendien de vorming van spanennesten. De Kontec KSX-C past naadloos in Schunk’s modulaire systeem voor het efficiënt klemmen van werkstukken. Zo kunnen de spanbouten van het nulpuntspansysteem Vero-S zonder adapterplaat in de bodemconstructie van de vijfassige spanner worden gemonteerd. In combinatie met het nulpuntspansysteem kan de spanner binnen enkele seconden en met maximale herhalingsnauwkeurigheid op de machinetafel worden vervangen. De spanner kan naar keuze worden voorzien van standaard-, aluminium- of speciale vijfassige opzetklauwen. Optioneel kunnen pendelplaten en vele andere standaardklauwen uit ’s werelds grootste programma standaardklauwen van Schunk worden gebruikt. De Schunk Kontec KSX-C is verkrijgbaar in drie grootten met klembereiken van 14 mm tot 378 mm, 448 mm of 578 mm.
