2 mei 2017 - 2 min leestijd

Snelwisselsysteem voor spanklauwen verder uitgebreid.

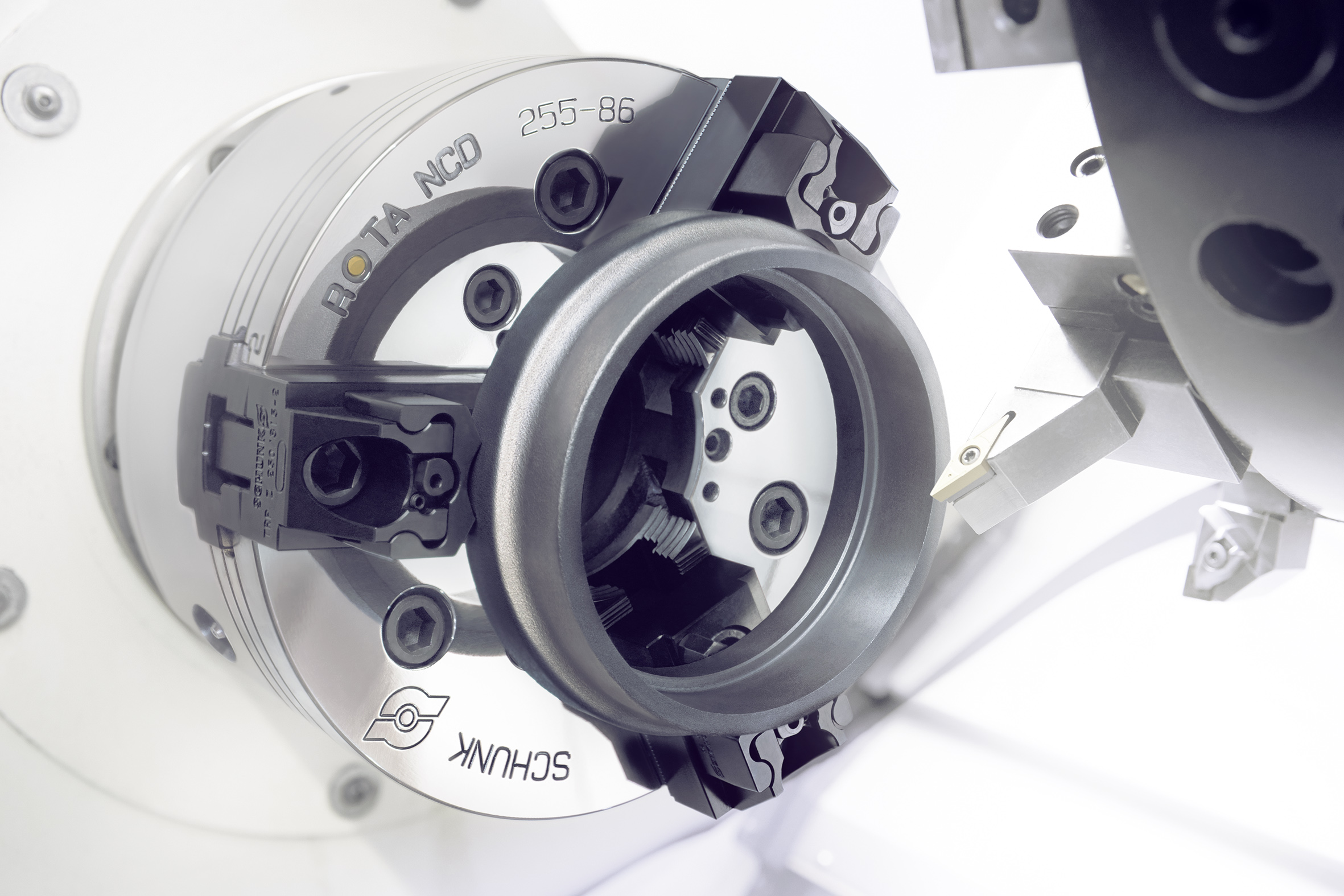

Het klauwensnelwisselsysteem Schunk Pronto is een echte set-up tijd verlager voor conventionele klauwplaten met geschroefde spanklauwen. Met deze neemt de set-up tijd voor het plaatsen van een complete klauwenset af tot slechts 30 seconden. Dat is ongeveer 95% minder dan bij conventionele oplossingen. Na de succesvolle première heeft Schunk een compleet systeemprogramma opgebouwd dat het complete set-up proces van opslag van de snelwisselsets tot en met de klauwwissel in de machine optimaliseert.



Schunk Pronto combineert basisklauwen met spitsvertanding (1/16’’ x 90° of 1,5 mm x 60°) met speciale quick-change inserts, waardoor de spandiameter binnen enkele seconden uitgebreid kan worden naar een vergroting van 45 mm. Dat is acht keer meer dan bij conventionele klauwplaten. In de vergrendelde toestand zorgt een zeszijdige vormsluiting voor maximale proces stabiliteit en maakt zo een hoge kracht en koppeloverdracht mogelijk. Afhankelijk van de toepassing zijn er verschillende basisklauw varianten beschikbaar: voor kleine, middelgrote en grote spanbereiken. Schunk Pronto kan onafhankelijk van de fabrikant op alle klauwplaten met spitsvertanding en met een grootte van 200, 250 en 315 worden gebruikt. Het modulaire ontwerp van het systeemprogramma maakt individuele en economische combinaties van de afzonderlijke componenten mogelijk. Dit betekend ook dat de wissel inserts met alle basisklauwen compatibel zijn omdat alleen de positie varieert. Een speciaal ontwikkelde uitrusting zorgt voor een schone opslag en een snelle toegang tot grijp inserts, zachte wissel inserts, basisklauwen met gemonteerde schroeven en T-moeren en de instelhulp. Met behulp van een duidelijk gestructureerd technisch boek met gegevens en grafieken is de selectie en montage van de afzonderlijke componenten in een handomdraai gedaan.
