Tuwi introduceert nieuwe CNC taptafels van CMA op Machineering 29, 30 en 31 maart 2023

Tuwi is dit jaar op 29, 30 en 31 maart aanwezig bij Machineering in Brussel. Tijdens dit evenement introduceert Tuwi onder andere de FTC van CMA. Dit is een automatische taptafel dat plaatmateriaal afkomstig uit het lasersnijproces kan boren, tappen en verzinken. Deze innovatieve machine sluit aan op het thema van Machineering, het gaat dit jaar namelijk over slimme, duurzame en innovatieve technologie.

De serie CNC FTC van CMA bestaat uit automatische tapcentra die worden gekenmerkt door een 3-assige (X, Y, Z) bewegende boorkop. Deze machines zijn ontworpen voor het (vloei)boren, (rol)tappen, verzinken van plaatmateriaal afkomstig vanuit het lasersnijproces. Het is ook mogelijk om een volledig eindproduct op de machine te produceren.

De innovatieve en gepatenteerde pendelhouder voor de tappen is ontworpen en geproduceerd door CMA. Dit systeem is in staat om afwijkingen in de positionering van het werkstuk tot +/- 1 mm op te vangen.

Elke bewerking is perfect programmeerbaar dankzij de PC controller met CMA’s eigen grafische CNC software (TapCam). Deze software heeft de mogelijkheid om zowel 2D als 3D bestanden te importeren en kan deze automatisch converteren naar de ISO-codes van de machine. Met het optioneel verkrijgbare software programma TapCam CAD/CAM-software is het mogelijk om 3D Step-,DSTV-, NC-, NC1- of IGES-bestanden naar machineprogramma’s te converteren.

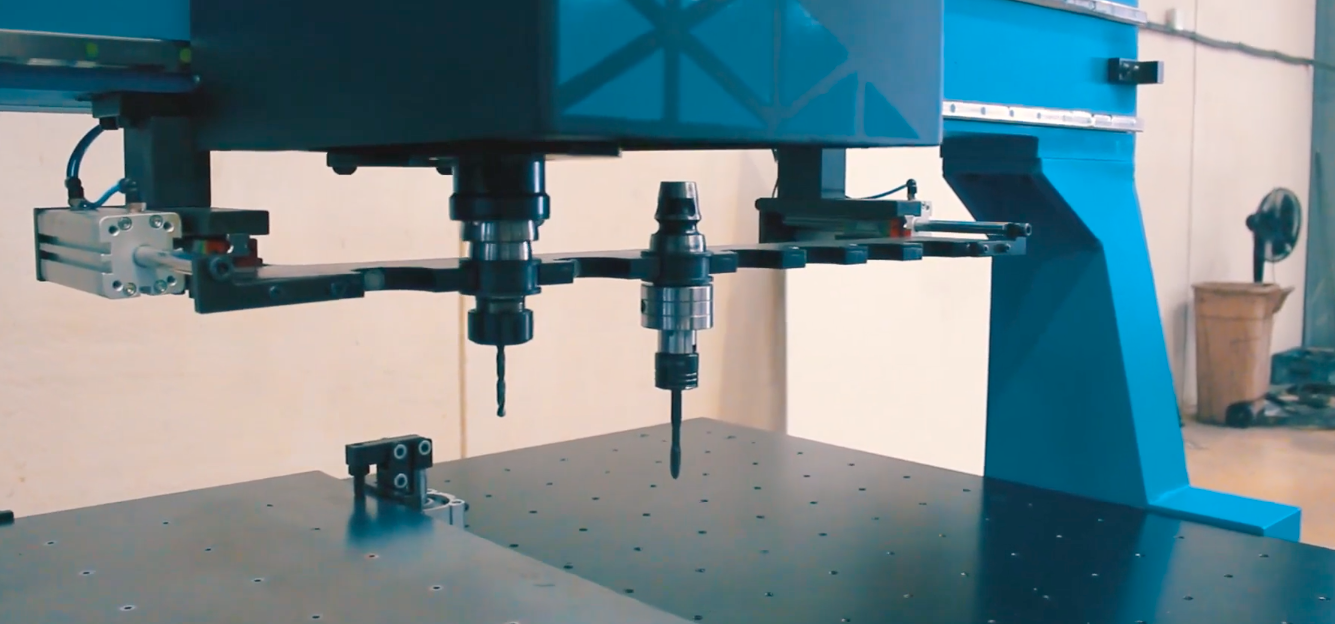

Portaal en boorkop

Het portaal met de boorkop wordt in X-richting geleid over geharde lineaire geleidingen die zijn gemonteerd op het frame van de machine. De X-as worden aangedreven door een servomotor over een tandheugel met schuine vertanding en rondsel. De Y- en Z-as worden aangedreven door servomotoren en kogelomloopspindels.

Een product met bewerkingen zoals bijvoorbeeld een tapbewerking of een boorbewerking welke op een lasersnijmachine niet uitgevoerd kunnen worden kunnen op de FTC tot eindproduct verwerkt worden.

De CNC FTC machines zijn standaard uitgerust met Omron CNC-besturing, een 15” touchscreen en een Windows 10 besturingssysteem. Ook een automatische gereedschapswissel voor acht gereedschappen zit standaard op deze machines. Voor het smeren van het gereedschap hebben de machines uit deze serie een olie-vernevelsysteem.

Tuwi is op Machineering te vinden op stand 145.
