2 mei 2017 - 2 min leestijd

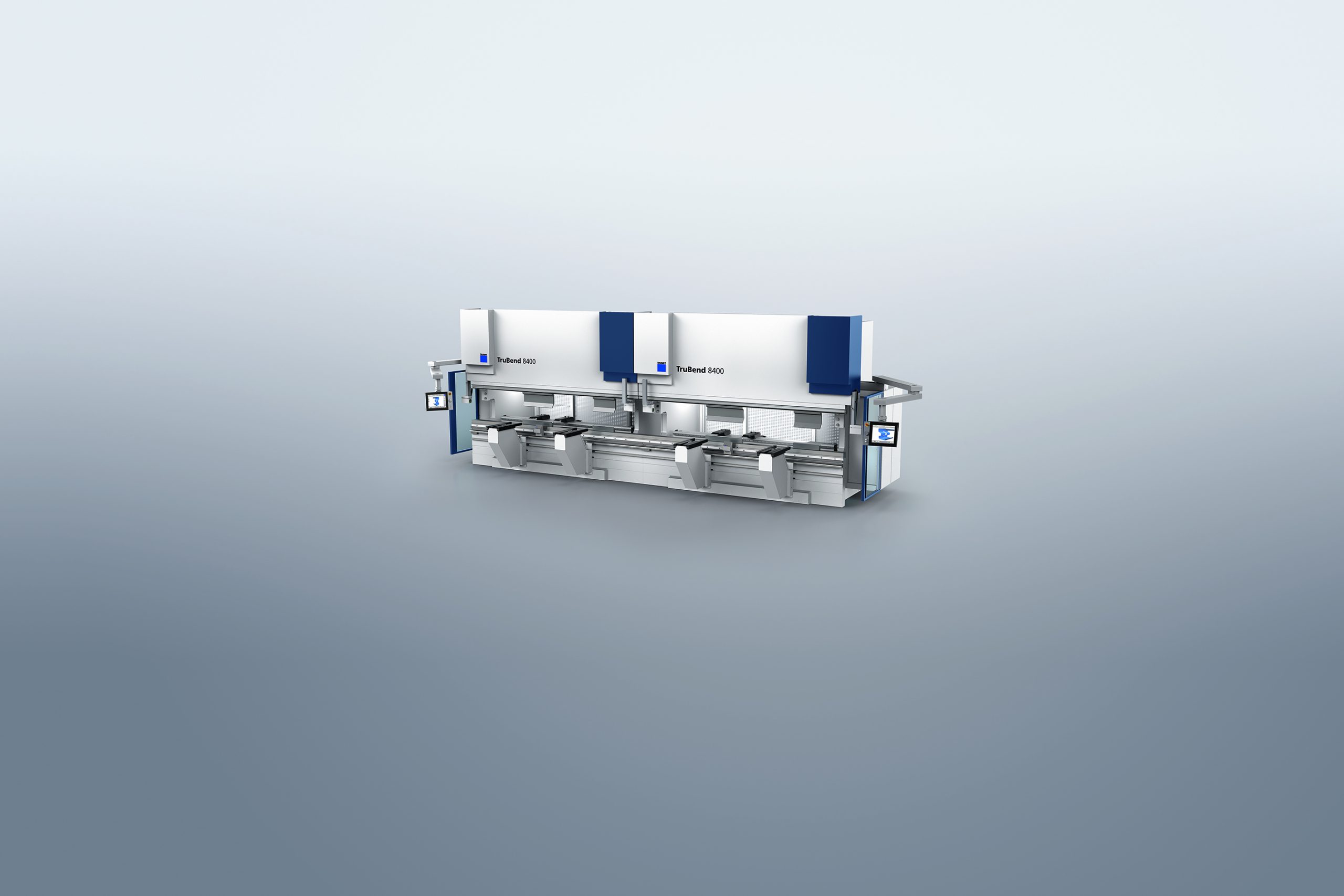

Twee in een: de Trumpf Trubend Series 8000 tandemversie

Trumpf heeft de Trubend Series 8000, een kantbank die is ontwikkeld om grote, dikke plaatdelen te buigen, aangepast zodat er twee keer zo veel vermogen geleverd kan worden. Alles wat hiervoor nodig was is twee naast elkaar geschakelde Trubend Series 8000. Oftewel een tandem versie.

Buigexpert Babette Kopp van Trumpf Machine Tools in Teningen legt uit: “Als je twee machines gebruikt als één geeft dat de mogelijkheid om de buiglengte te verdubbelen, dat wil zeggen tot 8100 millimeter, en ook in perskracht is een verdubbeling mogelijk. In het geval van deze tandem versie kom dat neer op een perskracht van 10.000 kN. Met andere woorden, we kunnen de onderdelen portefeuille aanzienlijk vergroten aangezien de gebruiker meer materiaal kan buigen.” De tandem-versie is standaard uitgerust met een C-frame met een uitlading van 820 mm en een maximale afstand tussen de tafel en de persbalk van 820 mm. Dit, gecombineerd met het feit dat ondanks de grote buigkrachten de tafel slechts 140 mm breed is, is de buigflexibiliteit en werkstukvariëteit aanzienlijk vergroot. Natuurlijk kunnen de machines ook afzonderlijk worden bediend.



Hoge snelheid geen probleem

Voor een veilige werking in stand-alone modus worden de twee machines van elkaar gescheiden met een beschermende deur. In de tandem modus beweegt de deur automatisch terug, waardoor buiging kan plaatsvinden over de gehele lengte. Voor een maximale proceszekerheid worden de BendGuard veiligheidssystemen van de twee afzonderlijke machines met elkaar verbonden zodat de gehele buiglengte direct onder de controle van de tandem machine valt. Op die manier is het ook mogelijk om met hoge snelheden te werken.



Eenvoudige installatie

De installatie van de tandem is ongecompliceerd, omdat, in tegenstelling tot andere grootformaat buigmachines, het aankomt in de productiehal als een standaard opbouwversie. Kosten voor dure funderingen zijn daarom niet nodig.



60 meter gereedschap

Voor meer productiviteit op grote bewerkingsmachines heeft Trumpf de ToolShuttle ontwikkeld. Dit gereedschapmagazijn heeft een opslag voor boven- en ondergereedschappen. Voor de 8000 Series heeft de ToolShuttle ruimte voor 28 boven- en 32 ondergereedschappen. Samen is dat een opslagruimte voor meer dan 60 meter aan gereedschappen. Via een beweegbare overdrachtseenheid met drie gereedschapshouders aan de boven- en onderkant worden de gereedschappen in de buigmachine gebracht. Een handige extra optie hierbij is een draai-unit waarmee zware gereedschappen eenvoudig 180 graden kunnen worden gedraaid.
