Gereedschap voorinstellen fundament van slim produceren

Sinds Smart Industry het algemene credo is in de maakindustrie, komen er steeds meer systemen, machines en softwaretoepassingen op de markt die de productie kunnen optimaliseren om meer output te genereren. In de verspanende industrie kunnen bedrijven met voorinstelapparaten nog een behoorlijke optimalisatieslag maken.

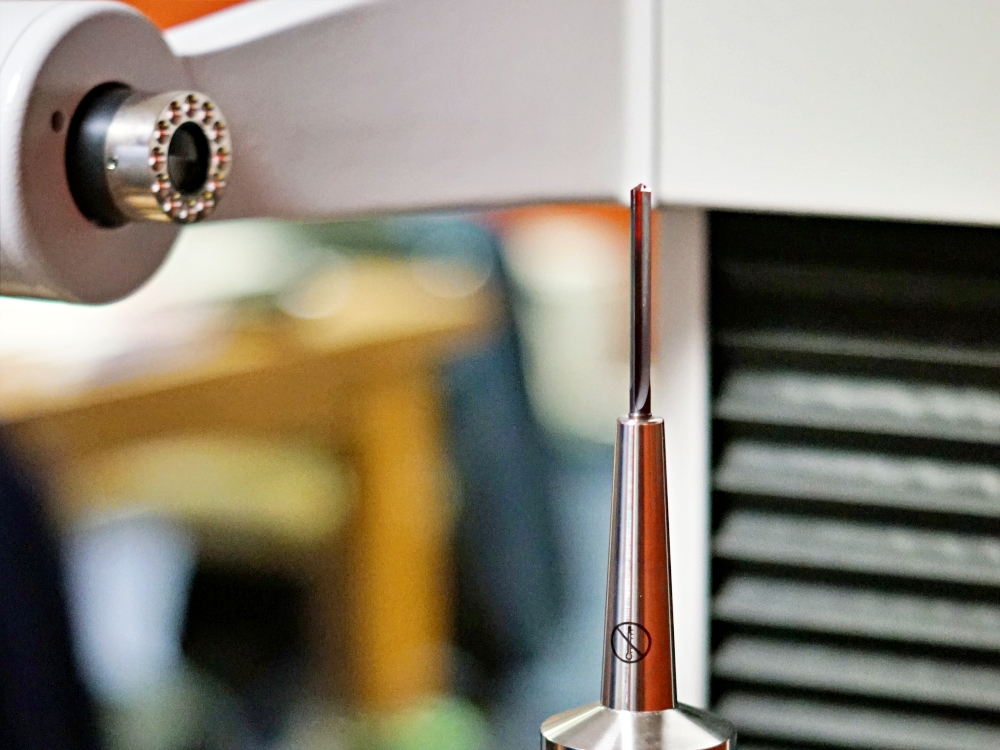

Een voorinstelapparaat wordt gebruikt om de samengestelde delen van een verspanend gereedschap te meten. Het meet met één druk op de knop gereedschapswaardes zoals de lengte, de uitsteeklengte, de radius of diameter, twee hoeken en eventueel de rondloop en de vlakloop. Daarbij kan het ook controleren of het gereedschap in de juiste houder is gemonteerd, door aan de houder de lengte en de diameter te controleren. Beschadigingen en maatafwijkingen van het gereedschap worden vroegtijdig gesignaleerd zodat er minder uitval van reeds bewerkte producten ontstaat en de kwaliteit verbetert. De camera kan slijtage en uitbrokkeling waarnemen, waardoor tevens de standtijd van het gereedschap beter te bepalen is. Is dat allemaal goed dan worden de uiteindelijke meetgegevens doorgestuurd naar de CNC-besturing van de bewerkingsmachine. Dit zorgt ervoor dat het meten en afstellen niet op de machine hoeft te gebeuren, wat resulteert in een reductie van de machinestilstandtijden en een verhoging van de bezettingsgraad. Het handmatig afstellen van gemiddelde gereedschappen op de machine duurt ongeveer drie minuten duurt. Daarna moeten vaak nog proefsnedes gemaakt worden, wat ook nog eens een behoorlijke tijd in beslag neemt. Reken dat door met twintig gereedschapswissels per dag en per machine, dan lopen onbewust de machinestilstandtijd en de kosten hoog op. Met voorinstelapparaten wordt dat voorkomen omdat de  gereedschappen worden gemeten terwijl de machine produceert. Het is een oplossing waar veel bedrijven, die alles aan de machinekant al geautomatiseerd hebben, nog van kunnen profiteren.

Data-overdracht

De overdracht van de meetgegevens van het voorinstelapparaat naar de besturing van de bewerkingsmachine kan op meerdere manieren. Het kan met een uitgeprint etiket die handmatig bij de machine overgetypt moet worden, maar de data kan ook naar het netwerk worden gestuurd, vanwaar het in de machine is in te lezen. Wat ook ook steeds meer te zien is, is data-overdracht via een RFID-chip. Veel bedrijven hebben nog machines die niet aangesloten zijn op een netwerk. Dat beperkt bijvoorbeeld de mogelijkheden. Onder andere voor dat soort gevallen heeft Zoller in samenwerking met Balluf een eigen oplossing ontwikkeld voor gereedschapsidentificatie en data-overdracht, genaamd ZidCode. Deze oplossing behoeft geen netwerkverbinding. Na het instellen en meten worden de gereedschapsgegevens weggeschreven in een QR-code en op een sticker geprint. Vervolgens wordt de QR-code bij de CNC-machine gescand en wordt de data automatisch in de overeenkomstige gegevensvelden van de CNC-besturing ingevoerd. Dit biedt een extra veiligheid tegen typefouten en is ongeveer 45 procent sneller dan het handmatig invoeren van gereedschapsgegevens.

Zoller

Zoller concentreert zich volledig op instellen en meten, toolmanagement, gereedschapsinspectie en de automatisering van de gereedschapshandling. Dit is de core business van het bedrijf. Omdat de focus volledig op het gereedschapsbeheer ligt, komen er snel nieuwe ontwikkelingen op de markt die ook echt van toegevoegde waarde zijn voor eindgebruikers. Zo heeft Zoller bijvoorbeeld meetmachines op de markt gebracht voor het meten van gereedschapsgeometrieën en slijpsteenpakketten. Veel slijpers werken nog met een projector, terwijl met een voorinstelapparaat de geometrie veel nauwkeuriger kan worden gemeten.

Zoller kiest daarnaast altijd voor de hoogste kwaliteit. Zo wordt in de voorinstelapparaten gebruik gemaakt van de meest kwalitatieve meetlinialen en spindellagering, is de camera afkomstig van Sony en de pneumatiek van Bosch. Bovendien is elke Zoller afgestemd op de wensen van de klant. De Venturion is de basis en vanuit daar wordt het systeem opgebouwd met bijvoorbeeld een automatische spil, een bepaalde cameraresolutie of een harthoogtecamera. Bovendien zijn ze leverbaar in verschillende afmetingen: van diameter 320 mm tot 1.000 mm en lengte 350 mm tot 1.600 mm. Ook een koppeling met klantspecifieke software is mogelijk, zoals bijvoorbeeld een koppeling met de software van Fastems.

Automatisering

Zoller heeft de RoboSet en de RoboSet 2 systemen ontwikkeld voor het voorinstellen en controleren van gereedschappen in een volledig geautomatiseerd bewerkingsproces. De laatste ontwikkeling op automatiseringsgebied is op de AMB 2018 voor het eerst gepresenteerd, namelijk een collaboratieve robot. De ‘Cora’ cobot kan worden gebruikt als een ondersteunende automatiseringsoplossing in de handling van gereedschappen. Zo kunnen gereedschappen volledig automatisch worden geselecteerd, geassembleerd, gemeten, geïmplementeerd en gesorteerd. De cobot kan worden verbonden met de gereedschapsdatabase en ERP-systemen. Door de cobot op een AGV (Automated Guided Vehicle) te plaatsen kunnen gereedschappen geheel geautomatiseerd op de juiste locatie in de fabriek worden gebracht.
